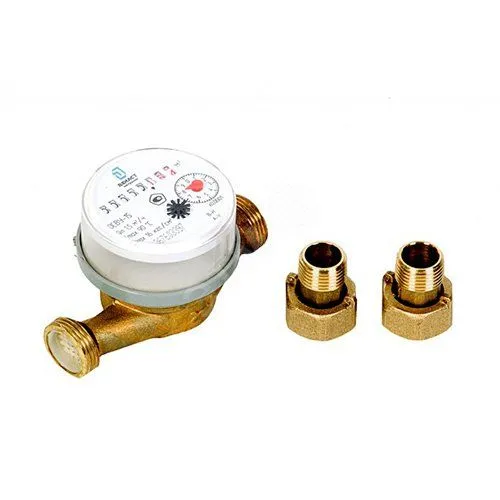

ОСВУ-15 (110 мм, с кмч)

Применение

ОСВУ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 Мпа.

"

Особенновсти конструкции

"

латунный корпус;
присоединение резьбовое;
монтажная длина 110 мм;
неразъемное монтажное кольцо;
набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте.



"


Достоинства и преимущества

"

межповерочный интервал 6 лет на холодной воде, 4 года на горячей ;
диапазон температуры воды от +5 до +90°C;
счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6 МПа;
латунный корпус;
длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
распространенная монтажная длинна проточной части счетчика воды 110 мм;
полностью соответствует ГОСТ Р 50193.1 и требованиям санитарно-эпидемиологического контроля;
сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
не требует прокладки электрических сетей – счетчик независим от источников питания;
высокая перегрузочная способность по расходу и давлению;
максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
малая потеря давления;
минимальные затраты на установку и эксплуатацию;
надежная конструкционная защита от внешнего магнитного воздействия;
усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
срок службы 12 лет.




Точность



Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.





Считывание показаний



Счетный механизм обеспечивает отображение показаний в м³ и его долях.
Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными цифрами.
Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора.
Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.





Принцип работы



Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды.
Количество оборотов крыльчатки пропорционально количеству протекшей воды.
Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют).
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.







Комплектация


счетчик вовды;
паспорт;
комплект присоединительных частей.

Технические характеристики

Ду, мм




15

Температура рабочей среды, °C




+5...+90

Монтажная длина, мм




110

Макс. рабочее давление, бар




16

Номинальное давление, Мпа




1,6
