Устройства сбора и передачи данных
Оборудование для дистанционного сбора показаний приборов учёта
Устройства сбора и передачи данных позволяют не обходить квартиры и узлы учёта для записи показаний. Счётчик воды, газа или тепла с импульсным выходом подключается к радиомодулю, радиомодуль передаёт показания на базовую станцию, а станция отправляет данные на сервер, где их видит управляющая или ресурсоснабжающая организация. Такие системы применяют в многоквартирных домах, на предприятиях и в коттеджных посёлках.
Что есть в разделе
| Позиция | Назначение |
|---|---|
| Базовая станция Вега БС-2 | приём данных от радиомодулей LoRaWAN и передача на сервер |
| Антенна базовой станции Вега 868-01 | антенна диапазона 868 МГц для увеличения дальности приёма |

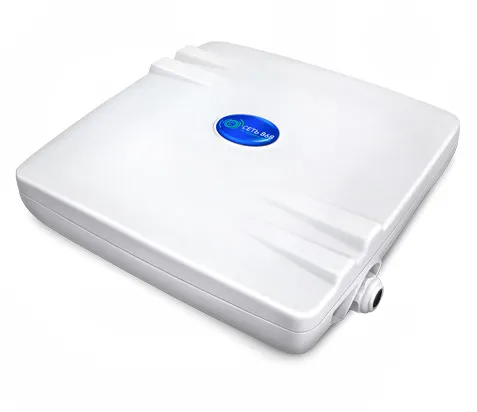

| LoRaWAN-шлюз STARGATE-01 («СЕТЬ 868») | шлюз для построения сети сбора данных в диапазоне 868 МГц |
| Станция LoRa IoT Smartiko | станция для приёма данных с беспроводных приборов учёта |
| Преобразователь интерфейсов DECAST485 (Декаст) | подключение приборов с интерфейсом RS-485 к компьютеру через USB — для настройки и считывания данных |
| МИД (Декаст) и импульсные датчики | МИД — модуль импульсов и данных для счётчиков: передаёт показания по импульсному выходу, RS-485, 1-Wire или радиоканалу LoRaWAN |
Вега БС-2 и станция Smartiko работают в диапазоне 868 МГц по технологии LoRaWAN, которая рассчитана на передачу небольших пакетов данных на километры. Реальная дальность зависит от застройки: в городе она заметно меньше, чем на открытой местности.
Как спланировать систему
- Приборы учёта. Проверьте, есть ли у счётчиков импульсный выход или цифровой интерфейс. Приборы без выхода придётся заменить на модели с ним — например, умные счётчики воды.
- Радиомодули и датчики подбирают под тип выхода счётчика.
- Покрытие. Количество базовых станций и антенн зависит от площади объекта, этажности и толщины перекрытий — дальность связи проверяют на месте.
- Сервер и программа. Станции передают данные на сервер сбора; программное обеспечение и подключение согласуют до покупки оборудования.
Проектным организациям и управляющим компаниям подготовим спецификацию оборудования под объект и коммерческое предложение. Коммуникационные модули для газовых счётчиков — в разделе «Счётчики газа».
Вопросы и ответы
Как работает дистанционный съём показаний счётчиков?
Счётчик с импульсным выходом или цифровым интерфейсом передаёт показания радиомодулю. Модуль по радиоканалу отправляет их на базовую станцию, а станция через интернет — на сервер. Показания можно смотреть в программе, выгружать для начислений и отслеживать утечки.
Подойдут ли мои счётчики для такой системы?
Если у счётчика есть импульсный выход или цифровой интерфейс, его можно подключить. Посмотрите паспорт прибора или пришлите менеджеру фото шильдика — подскажем, какие датчики и модули нужны.
Сколько базовых станций нужно на дом?
Зависит от здания: этажности, материала стен и перекрытий, расположения приборов. Для многоквартирного дома дальность связи проверяют на объекте и при необходимости добавляют антенну или вторую станцию.
