Изоляционные соединения (ИС)
Изолирующие соединения ИС
Изолирующее соединение электрически разрывает газопровод. Без него по трубе идут блуждающие токи от рельсового транспорта и заземлений, а на границе грунта и воздуха разгоняется электрохимическая коррозия — металл в этих местах прогорает раньше срока.

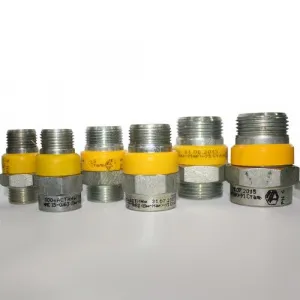

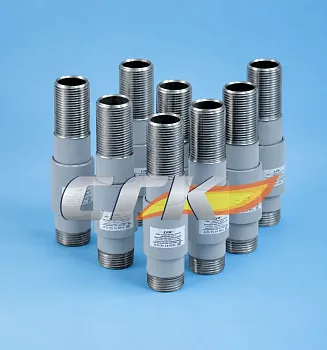

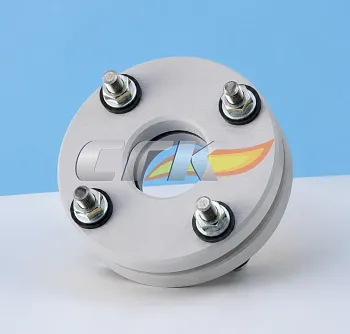

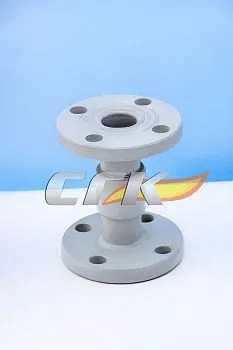

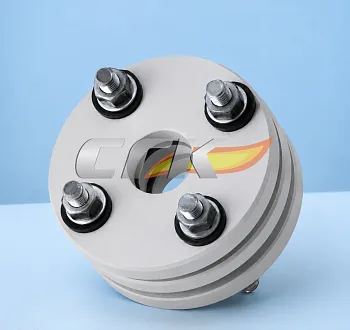

В каталоге исполнения СарГазКом, ИМСС «Астин» и фланцевые ИФС-А: сгонные для резьбового монтажа, приварные под трубу 57–108 мм, фланцевые от Ду 25 до Ду 200 на Ру 16 и малогабаритные ИСМ на 15 и 20 мм.
Как подобрать соединение
- Способ монтажа. Сгонное ставят в резьбовой узел, приварное вваривают в трубу, фланцевое собирают на болтах — выбор диктует существующая обвязка.
- Диаметр. Для бытовых вводов это чаще всего 15–32 мм, для распределительных сетей — приварные и фланцевые исполнения от DN 50.
- Место установки. Обычно вставку ставят на границе подземной и надземной части газопровода и перед вводом в здание, чтобы отсечь трубу здания от уличной сети.
- Габариты узла. В стеснённых местах выручают малогабаритные ИСМ — они короче обычных сгонных исполнений.
Точку установки и тип соединения задаёт проект газоснабжения. Пришлите менеджеру диаметр и способ присоединения — подберём позицию и проверим наличие. Ростов-на-Дону, область и ЮФО.
Вопросы и ответы
Что будет, если не ставить изолирующее соединение?
Газопровод остаётся единой электрической цепью с сетями здания и грунтом. Блуждающие токи находят выход через металл трубы, и в точках выхода начинается ускоренная электрохимическая коррозия. Внешне труба выглядит целой, а стенка в отдельных местах утончается — вплоть до сквозного повреждения.
Чем отличаются ИС, ИФС и ИСМ?
Задача у них одна, разница в конструкции и монтаже. ИС — сгонное или приварное исполнение для труб небольшого и среднего диаметра. ИФС — фланцевое, для крупных диаметров и промышленных линий. ИСМ — малогабаритное, когда в узле мало места. Выбор определяется тем, как собран газопровод.
Где именно ставят такую вставку?
Типовые места — выход газопровода из земли и ввод в здание: там встречаются участки с разным электрическим потенциалом. Точное расположение указывают в проекте газоснабжения объекта, поэтому перед монтажом сверяйтесь с проектной документацией или с обслуживающей организацией.
