Промышленные системы САКЗ-МК-1, САКЗ-МК-2, САКЗ-МК-3
Промышленные САКЗ-МК для котельных, цехов и коммерческих объектов
Промышленные системы автоматического контроля загазованности «ЦИТ-Плюс» ставят там, где газоиспользующее оборудование работает в котельной, на производстве, в ресторанах и других нежилых помещениях. Система следит за концентрацией природного газа и угарного газа, подаёт сигнал тревоги, при опасной концентрации закрывает газовый клапан на вводе и передаёт тревогу персоналу или диспетчеру.
Три системы — три задачи
| Система | Состав | Когда выбирают |
|---|---|---|

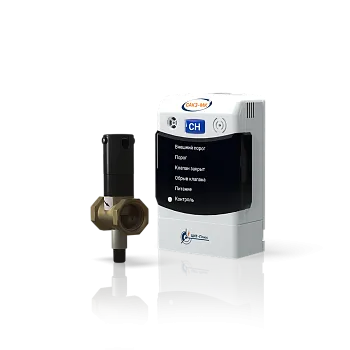

| САКЗ-МК-1 | сигнализатор на один газ + клапан, без блока | одно помещение и один контролируемый газ |

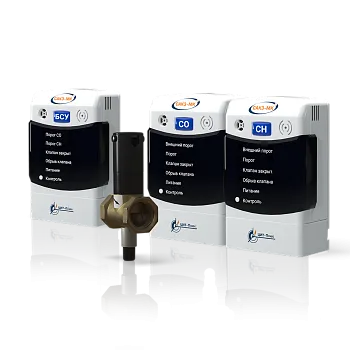

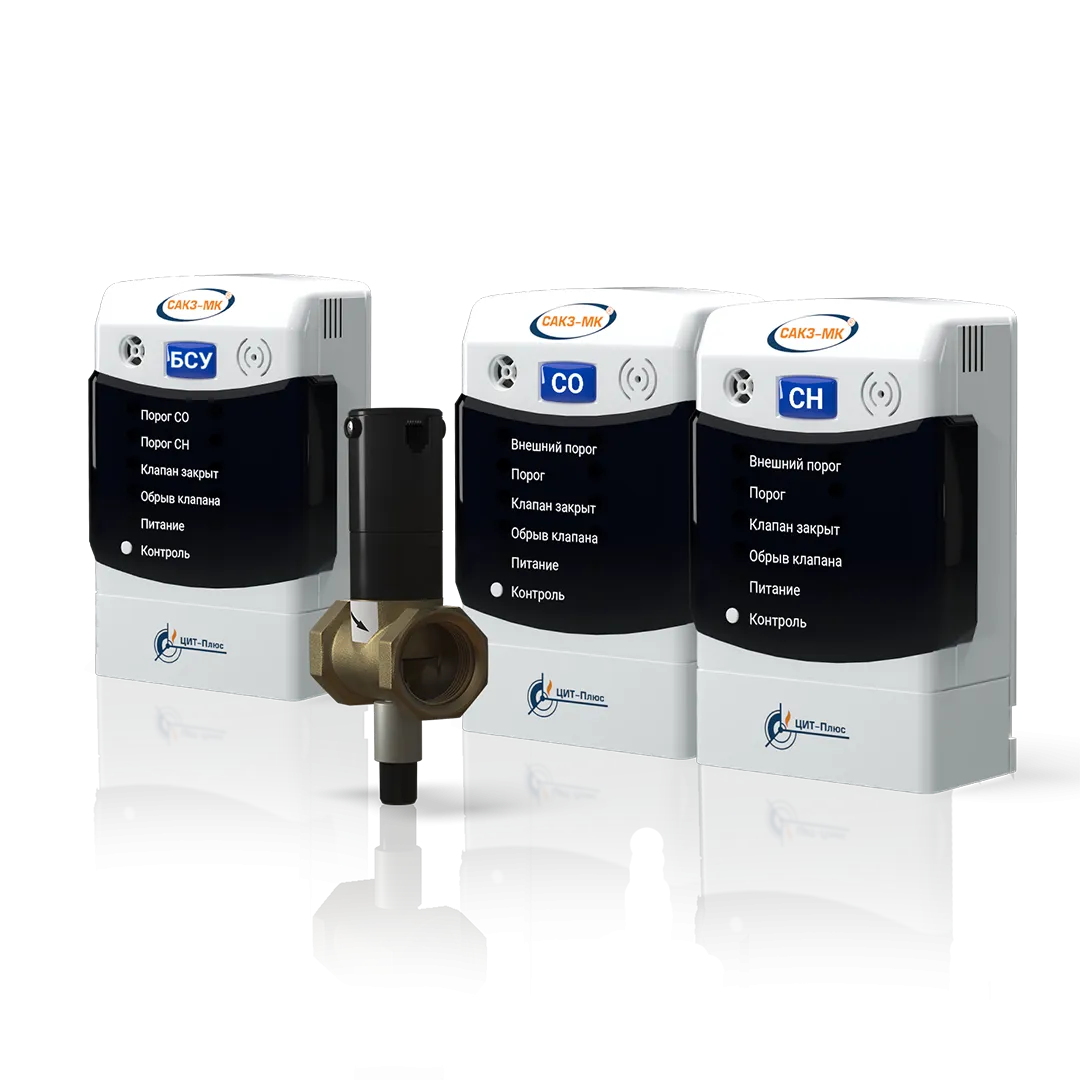

| САКЗ-МК-2 | сигнализаторы метана и CO + блок БСУ + клапан | котельная или цех, где нужны контроль двух газов, общий блок и реле для вентиляции или сирены |

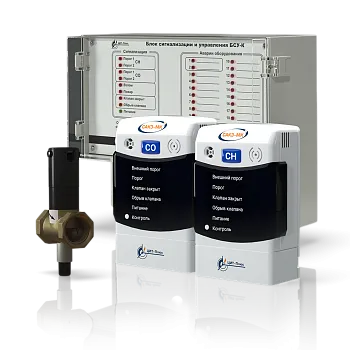

| САКЗ-МК-3 | сигнализаторы + блок БСУ-К (до 18 зон контроля в режиме Expert) + клапан | автоматика котельной: входы аварий оборудования, пожарной и охранной сигнализации, вынос сигналов на диспетчерский пульт ПД |
Как подобрать комплектацию

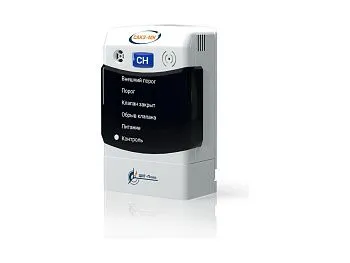

- Диаметр ввода. Исполнения с клапаном КЗЭУГ — DN 15–50 на муфте, с КЗГЭМ-У — DN 25–50 на муфте и DN 50–150 на фланцах. Есть комплекты без клапана.
- Давление. НД — для газопроводов низкого давления, СД — для среднего. Значение берут из проекта.
- Число датчиков. Базовый комплект рассчитан на одно помещение. Для протяжённой котельной или нескольких помещений дополнительные сигнализаторы СЗ заказывают отдельно по проекту.
- Диспетчеризация. Пульты ПДС и ПД, блоки реле и GSM-извещатели — в разделах «Блоки и пульты» и «Комплектующие».
Если объект большой и нужно знать, какой именно датчик сработал, посмотрите адресные системы САКЗ-МК-Е. Нормы для котельных, состав и схемы размещения разобраны в статье «САКЗ-МК-2 и САКЗ-МК-3 для котельной».
Проектным и монтажным организациям готовим предложение по спецификации, отгружаем по счёту и договору с паспортами и декларациями на оборудование.
Вопросы и ответы
Чем САКЗ-МК-3 отличается от САКЗ-МК-2?
Блоком управления. В САКЗ-МК-2 стоит компактный БСУ: он принимает сигналы сигнализаторов, управляет клапаном и одним реле. В САКЗ-МК-3 — блок БСУ-К с входами аварий оборудования котельной, пожарной и охранной сигнализации, несколькими реле и выводом сигналов на диспетчерский пульт ПД.
Какую систему ставить в котельную без постоянного персонала?
Для таких котельных сигналы тревоги выводят на диспетчерский пункт, и обычно выбирают САКЗ-МК-3 с пультом ПД или GSM-извещателем. Окончательный состав определяет проект автоматики котельной.
Можно ли добавить сигнализаторы к готовой системе?
Да, промышленные системы с блоками БСУ и БСУ-К позволяют подключить дополнительные сигнализаторы СЗ цепочкой. Их количество и места установки задаёт проект, а максимальные длины кабелей указаны в руководстве по эксплуатации.
Какие документы идут с системой?
Руководство по эксплуатации и паспорта на составные части. Сертификаты и декларации соответствия можно запросить у менеджера при заказе — они понадобятся при сдаче объекта.
