Обвязка и опции к счётчикам РГ-Р, RVG, RABO, РГ-Т, РГ-К и РГ-У производства РАСКО Газэлектроника. Часть позиций требуют руководства по эксплуатации (фильтр, шайба, катушка на время наладки), часть — ГОСТ Р 8.740-2023 (прямые участки с отборами давления и температуры и актом измерений диаметра), часть заказывается только вместе со счётчиком (расширение диапазона, исполнения «У» и «2У», ВЧ-датчик A1K).

Что в разделе

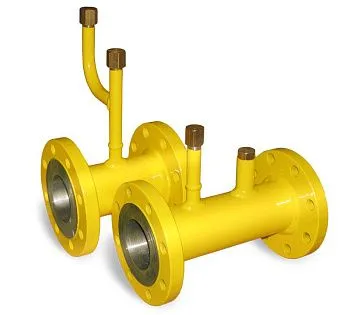

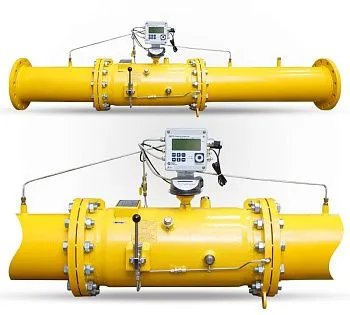

• Комплекты прямых участков КПУ — КПУ-…/Р для ротационных, КПУ-…/Т2 для РГ-Т и TRZ, КПУ-…/Т1 для СГ, КПУ-СГ-ЭК с отводами под преобразователь перепада давления, КПУ-ВД на 10 МПа. Все с актом ЦСМ, DN50–DN300.

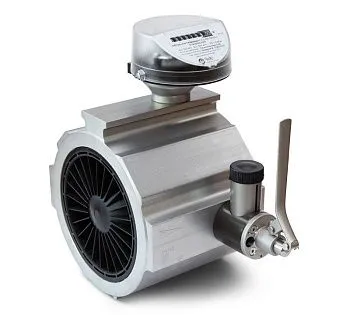

• Технологические катушки — DN50–DN300 на 1,6 и 10 МПа: ставятся вместо счётчика при наладке клапанов-отсекателей, продувке и на период поверки. Отдельно — катушки и КМЧ под безфланцевый РГ-К.
• Предохранительные шайбы DN50–DN200 — защита ротационного счётчика от пневмоудара при импульсном режиме горелок и давлении выше 0,05 МПа.
• Датчики импульсов — НЧ ТВ49, ТВ53, IN-S10 для учёта, СЧ R300 и ВЧ A1K для точного мгновенного расхода и контроля перепада с корректором ЕК270.

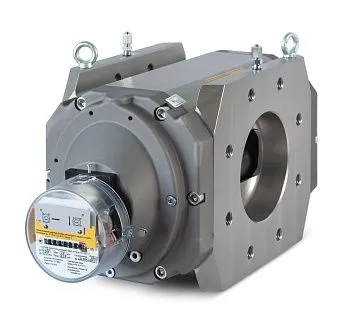

• Опции метрологии — расширение диапазона до 1:200 и 1:250 (ротационные), 1:30–1:50 (РГ-Т), исполнения «У» (точка перехода 0,05 Qmax) и «2У» (±0,9 %), масляный насос РГ-Т.

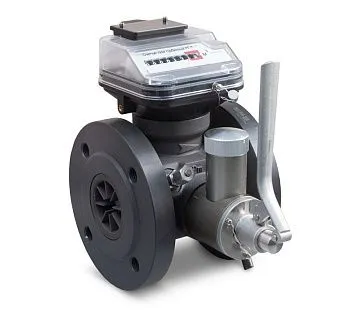

• Гильзы датчика температуры, масло, конические сетки — расходные и монтажные позиции к любому счётчику.

Как выбирать: зачем нужен КПУ и какие длины, расширение диапазона, датчики, шайбы и катушки, узел учёта для котельной и ГРП. Сами счётчики — в разделе промышленных счётчиков, комплексы — в СГ-ЭК и СГ-ТК. Официальный дилер РАСКО, Ростов-на-Дону.
