Газовые шаровые краны: виды, конструкция и назначение — полное руководство

Эта статья поможет разобраться, какие бывают газовые шаровые краны, из чего они состоят, как работают и какой тип лучше выбрать для конкретного объекта.

Что такое шаровой газовый кран и как он работает

Шаровые краны относятся к запорным устройствам прямого действия и используются для полного перекрытия или открытия газового потока. В основе конструкции находится металлический шар с отверстием, закреплённый внутри корпуса.

Когда ручка повернута параллельно трубе, отверстие открыто — газ свободно проходит. При повороте на 90° шар занимает закрытое положение и поток блокируется.

Основные преимущества шарового механизма

• мгновенное перекрытие подачи газа;
• низкие гидравлические потери благодаря полнопроходной конструкции;
• высокая стойкость к износу;
• герметичность класса А при соблюдении стандартов;
• отсутствие обслуживания в течение всего срока эксплуатации.

Именно простота и надёжность сделали шаровые краны основой современной газовой инфраструктуры.

Конструкция шарового газового крана

Несмотря на внешнюю компактность, кран имеет продуманную конструкцию, включающую:

1. Корпус

Изготавливается из латуни, стали или специальных сплавов. Латунные модели наиболее распространены в быту, а стальные — в промышленности и на объектах высокого давления.

2. Шар

Главный элемент устройства. Обработан до зеркальной гладкости и оснащён отверстием нужного диаметра.

3. Седловины и уплотнения

Фторопластовые кольца обеспечивают герметичность и лёгкий ход поворота.

4. Шток

Передаёт усилие от рукоятки к шару. Имеет дополнительные уплотнения для защиты от утечек.

5. Рукоятка

Быстрое управление потоком. В газовых системах обычно используется рычажная ручка с характерной жёлтой маркировкой.

Такое устройство делает кран шаровой газовый долговечным и безопасным даже в условиях интенсивной эксплуатации.

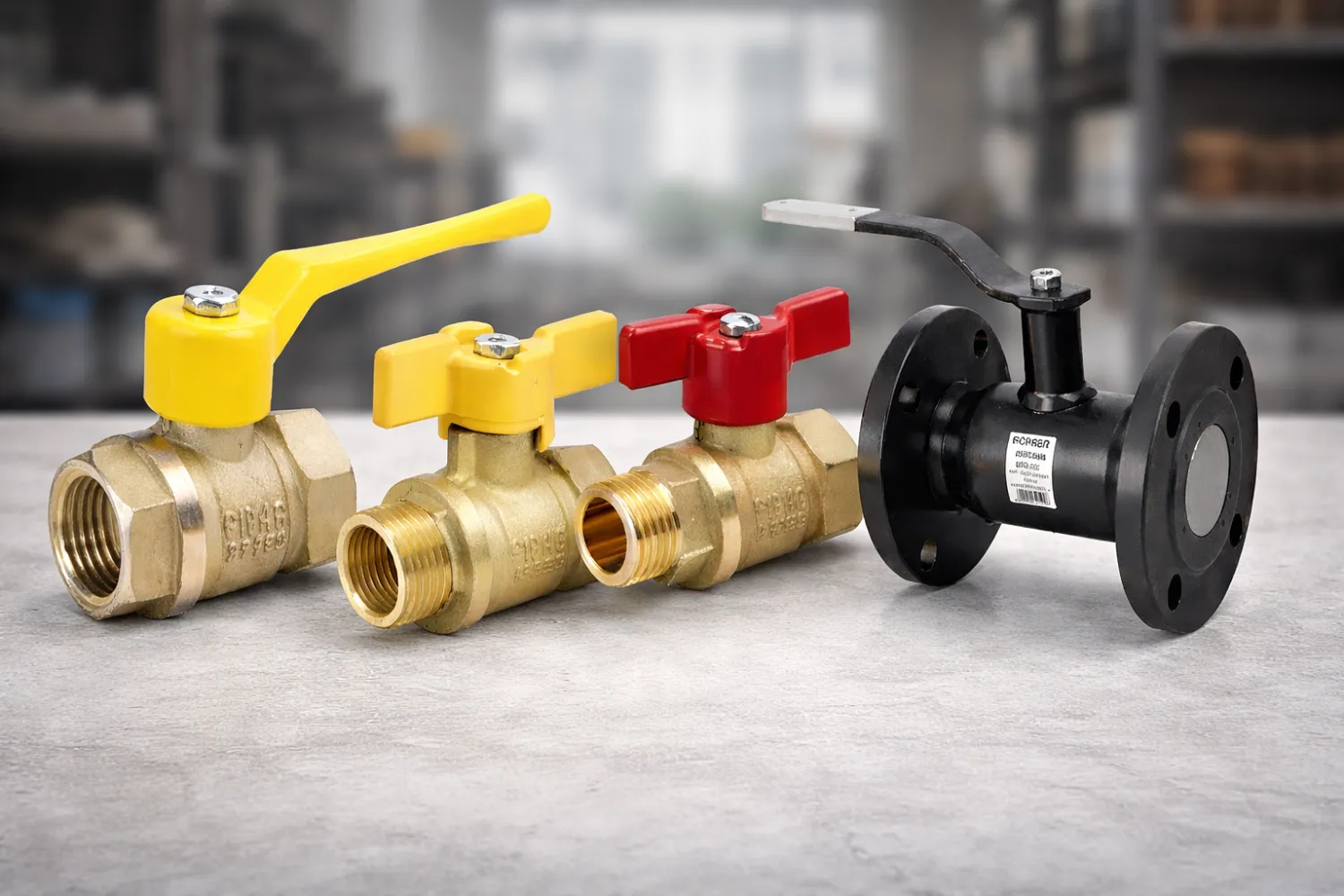

Виды газовых шаровых кранов

Существует несколько разновидностей шаровых газовых кранов, выбираемых в зависимости от условий применения, типа трубопровода и требований газораспределительной организации.

1. По конструкции

• Полнопроходные — диаметр шара совпадает с диаметром трубопровода. Минимальные потери давления, максимальная пропускная способность.
• Стандартнопроходные — диаметр отверстия меньше, применяются там, где не требуется высокая производительность.

2. По типу соединения

• Резьбовые (муфтовые) — наиболее распространены в бытовых системах.
• Фланцевые — используются в промышленности, на газовых магистралях.
• Краны с накидной гайкой (американкой) — удобны для монтажа и замены без демонтажа трубы.
• Сварные — для высоконадежных, необслуживаемых систем.

3. По материалу корпуса

• Латунные — оптимальны для квартир и частных домов; устойчивы к коррозии.
• Стальные — применяются в условиях высокого давления и сложных температурных режимов.

4. По типу управления

• с ручкой-рычагом;
• с ручкой-бабочкой (компактные модели);
• с электрическим или пневматическим приводом — для автоматики и АСУ.

Где применяются газовые шаровые краны

Несмотря на базовую конструкцию, сфера применения шаровых кранов шире, чем кажется.

Они используются:

• в квартирах и частных домах — для подключения плит, колонок, котлов;
• на промышленных объектах — как часть газового распределения;
• в модульных котельных;
• в системах ГБО и газовых баллонных установках;
• в инженерных отсеках жилых комплексов.

Запорная арматура должна подбираться с учётом давления, температуры среды и требований нормативов СП 62.13330.2011.

Как выбрать правильный шаровой газовый кран

Правильный подбор крана напрямую влияет на безопасность эксплуатации газовой системы.

При выборе следует учитывать:

1. Диаметр (DN) и тип резьбы

Стандартные размеры для быта — DN15, DN20, DN25. Кран должен точно соответствовать трубопроводу.

2. Материал корпуса

Латунь — универсальный вариант. Сталь — для сложных условий эксплуатации.

3. Тип ручки

Рычажная удобнее в монтаже и эксплуатации, особенно при установке возле газового оборудования.

4. Герметичность и маркировка

Кран должен быть рассчитан на работу с газом и иметь соответствующую маркировку с указанием давления и температуры.

5. Наличие сертификатов

Любая запорная арматура для газа должна иметь подтверждённое соответствие требованиям СП 62.13330.2011 и другим нормативам.

Шаровые краны остаются одним из самых надёжных видов запорной арматуры в газовых системах. Простая конструкция, высокая герметичность и долговечность делают кран шаровой газовый универсальным решением как для бытовых, так и для промышленных объектов.

Грамотный выбор, соблюдение требований к установке и использование сертифицированного оборудования гарантируют безопасность газоснабжения и долгую эксплуатацию всей инженерной системы.
