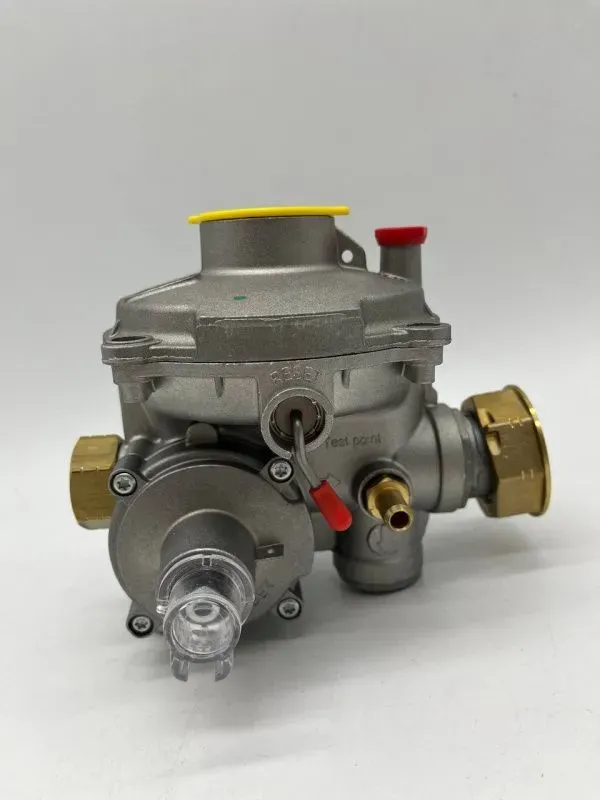

Регулятор давления газа для дома и котельной: выбор
Как подобрать регулятор давления газа для частного дома и котельной: расход, входное и выходное давление, РД-10, РД-25, РДНК, одна или резервная линия ГРПШ.
Прямой ответ: регулятор давления газа подбирают по максимальному часовому расходу, диапазонам входного и выходного давления, присоединению и схеме газоснабжения. Для РД-10 в руководстве по эксплуатации указано 10 м³/ч, для РД-25 в заводском буклете — 25 м³/ч. Для котельной или объекта с требованием непрерывной подачи газа может понадобиться шкафной пункт с РДНК и резервной линией. Окончательное решение принимает проектировщик.
Зачем нужен регулятор давления газа
В наружном газопроводе давление обычно выше рабочего давления бытового котла, плиты или оборудования котельной. Регулятор снижает его и удерживает заданное значение после себя при изменении расхода.

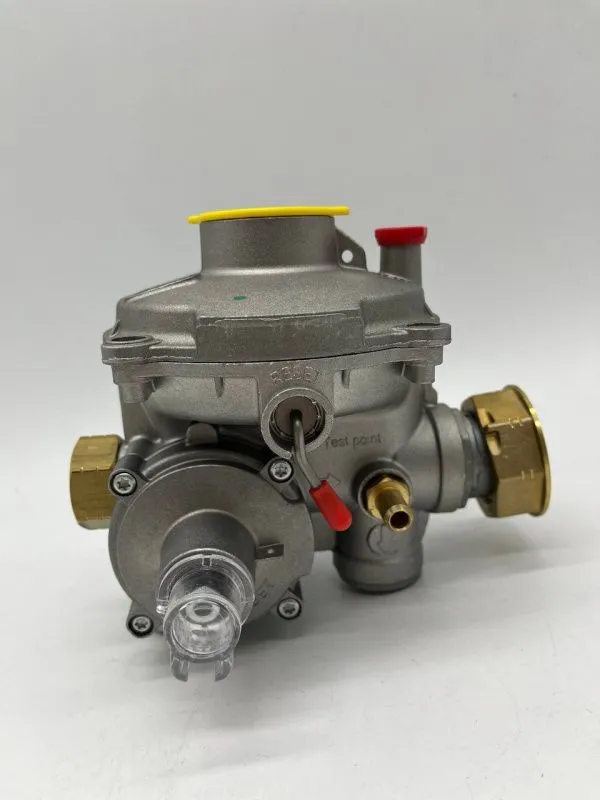

В моделях РД-10, представленных на сайте, встроены предохранительный запорный клапан и сбросное устройство. Они срабатывают при недопустимом отклонении выходного давления.
Регулятор не заменяет проект газоснабжения и не подбирается «с запасом на глаз». Недостаточная пропускная способность приведёт к нехватке газа на максимальной нагрузке, а неподходящие диапазоны давления или присоединения сделают модель непригодной для схемы.
Где устанавливают регулятор
Место установки задаёт проект. Регулятор размещают на вводе к частному дому, внутри шкафного газорегуляторного пункта или в узле редуцирования перед котельной. Оборудование монтируют с доступом для обслуживания и соблюдением требований к вентиляции, защите и отводу газа от предохранительных устройств.
Для наружного размещения и комплектной защиты оборудования используют шкафные газорегуляторные пункты ГРПШ. В шкафу могут находиться фильтр, регулятор, запорная арматура, измерительные приборы и предохранительные устройства, а при необходимости — рабочая и резервная линии.
Как подобрать регулятор давления газа
Расход газа
Суммируют максимальный часовой расход всех приборов, которые могут работать одновременно. Его берут из паспортов котлов, водонагревателей, плит и технологического оборудования либо из проектного расчёта. Затем по таблицам или графикам производителя проверяют работу регулятора при заданных входном и выходном давлениях.
Давление на входе и выходе
Нужны минимальное и максимальное давление перед регулятором и требуемое давление после него. Для РД-10 в карточках сайта указан диапазон входного давления 0,05–0,6 МПа и настройка выходного давления 1,8–2,4 кПа. Эти данные нельзя автоматически переносить на РД-25 или РДНК: параметры конкретной модификации сверяют с паспортом.
Диаметр и тип присоединения
Для РД-10 на сайте указаны резьбовые соединения G 3/4 на входе и G 1 1/4 на выходе. Присоединение должно соответствовать проектному трубопроводу и арматуре. Переходники не используют как способ исправить ошибку подбора без проверки гидравлики и проектного решения.
Линейное или угловое исполнение
У линейного исполнения вход и выход ориентированы по одной оси; угловое меняет направление потока. Это вопрос компоновки узла, а не производительности. На сайте доступны РД-10 линейный, РД-10 угловой, РД-25 линейный и РД-25 угловой. Актуальная цена указана в каждой карточке.
РД-10 и РД-25: в чём отличие
Главное практическое различие — производительность. В руководстве по эксплуатации ПКФ «Газстрой» для РД-10 указана максимальная пропускная способность 10 м³/ч. В буклете модельного ряда того же производителя приведено 15 м³/ч. Для подбора принимают 10 м³/ч по РЭ и сверяют редакцию паспорта конкретного изделия. Для РД-25 в буклете указано 25 м³/ч.
| Критерий | РД-10 | РД-25 |
|---|---|---|
| Пропускная способность для подбора | 10 м³/ч по РЭ; в буклете — 15 м³/ч | 25 м³/ч по буклету |
| Исполнение | Линейное или угловое | Линейное или угловое |
| Когда рассматривать | Расчётный расход входит в рабочую область РД-10 | РД-10 недостаточно, а рабочая точка входит в область РД-25 |
| Что проверить | Давление, расход, присоединение, настройки защиты | Паспорт модификации и те же расчётные параметры |
Если расчётный расход близок к границе, большую модель не выбирают автоматически. Проектировщик проверяет устойчивость регулирования, минимальный расход, диапазон входного давления и параметры защитных устройств.
Документы завода
Руководство по эксплуатации РД и буклет модельного ряда РД размещены на сайте. При расхождении значений для расчёта используют РЭ и паспорт конкретного изделия.
Когда нужен шкафной пункт на РДНК
РДНК применяют в газорегуляторных установках и шкафных пунктах, когда нужны иная производительность, диапазон давления или комплектность, чем у малых домовых регуляторов. Такой вариант характерен для котельных, групп потребителей и объектов, где требуется полноценный узел редуцирования с фильтрацией, запорной арматурой, контролем давления и защитой.
Марка РДНК не является готовым ответом без индекса исполнения. Расход, диапазоны давления, диаметр, направление потока и настройки предохранительных клапанов берут из паспорта конкретной модели и сопоставляют с проектом.
Состав пункта, типы линий и исходные данные разобраны в статье «Как выбрать ГРПШ».
Одна линия или ГРПШ с резервной линией
Для отдельного частного дома часто достаточно одной линии редуцирования, если это допускает проект и перерыв подачи на время обслуживания приемлем. Резервную линию предусматривают, когда подача газа должна сохраняться при обслуживании или отказе рабочей линии — например, для котельной или непрерывного технологического процесса.
В двухлинейном ГРПШ одна линия работает, вторая обеспечивает резервирование по принятой схеме. Переключение может быть ручным или предусмотренным конструкцией пункта. Вариант определяет проектировщик.
Что подготовить для подбора
- перечень газоиспользующего оборудования и максимальный суммарный расход, м³/ч;
- минимальное и максимальное давление на входе;
- требуемое давление на выходе;
- диаметр, тип и направление присоединения;
- место установки: открытая площадка, шкаф или помещение котельной;
- требование к резервной линии и режим работы объекта;
- проект или схему газоснабжения, если они уже подготовлены.
Перейдите в раздел ГРПШ и регуляторов давления или отправьте заявку специалистам «Счётчики-Юг» на подбор оборудования под проект.
Нормативная база
При проектировании и монтаже применяют СП 62.13330.2011 «Газораспределительные системы» (с изменениями № 1–4), ГОСТ 34011-2024 «Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования» (введён в действие 1 сентября 2024 года) и Правила безопасности сетей газораспределения и газопотребления, утверждённые приказом Ростехнадзора от 15.12.2020 № 531.
Частые вопросы
Можно ли выбрать регулятор только по мощности котла?
Нет. Мощность помогает определить расход, но дополнительно нужны диапазоны входного и выходного давления, присоединение и схема установки.
РД-25 всегда лучше РД-10?
Нет. Более высокая пропускная способность не означает правильную работу во всех режимах. Модель выбирают по расчётной рабочей области.
Чем линейный регулятор отличается от углового?
Расположением входа и выхода. Выбор определяется компоновкой трубопровода, а не преимуществом одной версии по качеству регулирования.
Можно ли поставить РД-10 на вводе в частный дом?
Можно, если это предусмотрено проектом и расчётные расход, давление и присоединения соответствуют паспорту исполнения.
Когда нужен РДНК?
Когда расчёт и схема пункта требуют соответствующей производительности, диапазона давления или комплектного узла редуцирования для котельной либо группы потребителей.
Нужна ли резервная линия в ГРПШ?
Она нужна, если по проекту подачу газа следует сохранять во время обслуживания или отказа рабочей линии. Для каждого объекта это решается отдельно.
